今回はロールを使用するための部品であるベアリング／ハウジングの脱着(交換)に関するお話です。

ロールを修理する際,付属部品はどうしたらいい？

付属部品が付いたままでも修理は可能？

お客様より付属部品が付いたままでの修理は可能であるかお問い合わせをいただくことがございます。
答えはYESであり、NOでもあります。
というのも、付属部品が付いた状態で品物をお預かりしても結局は取り外してから修理をしているためです。
そのため、お客様手配で付属部品の取り外しが可能な場合は外した状態で御支給いただいております。

修理をするために付属部品を外す理由

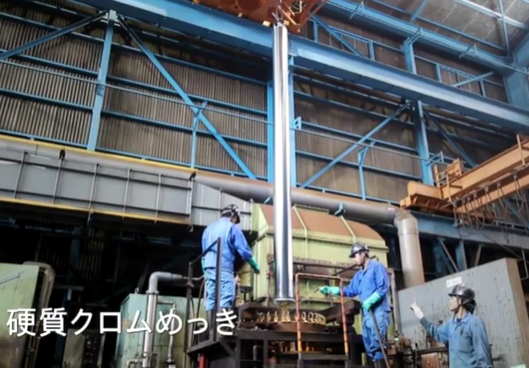

①めっき液に浸かるため

②機上での加工ができなくなるため

付属部品をお客様手配にて取り外すのが難しい場合

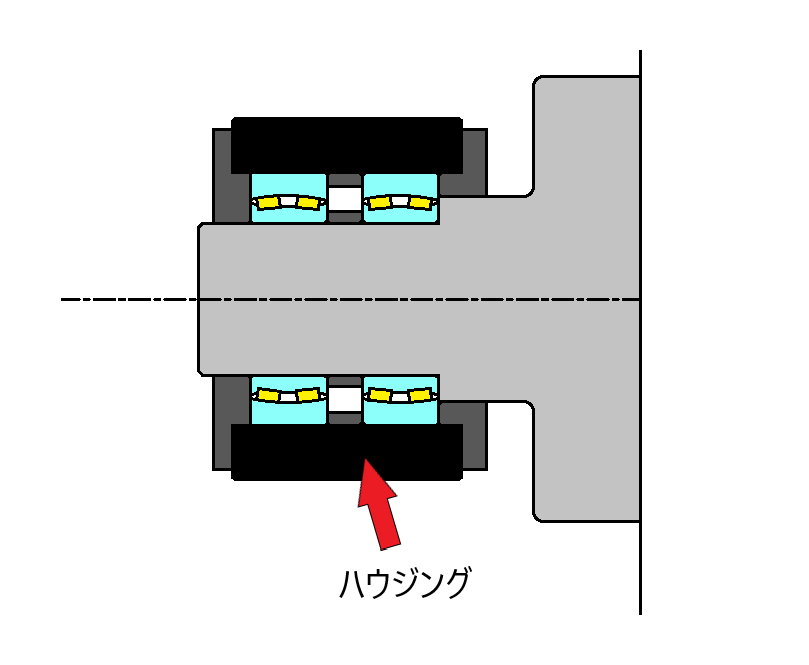

ベアリング／ハウジング(軸受箱)の外し方について

すきまばめとしまりばめ

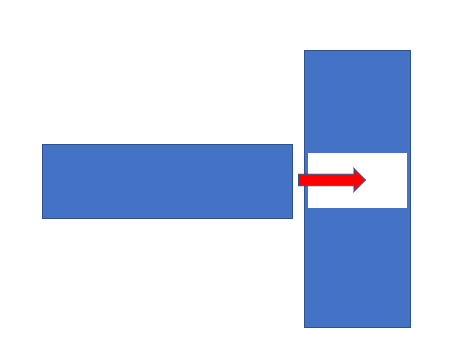

【すきまばめ】

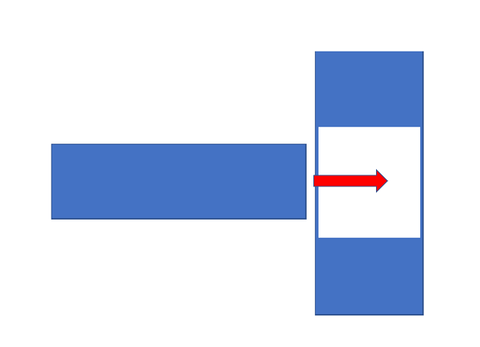

【しまりばめ】

ベアリングの外し方

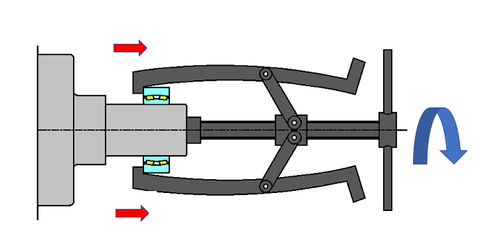

プーリー抜きの使用

専用の工具をベアリングに引っかけて抜きます。均等に力がかかるため、軸を痛める心配はございません。ただし、ベアリングを再利用する際はベアリング側に傷が入らないように配慮が必要です。

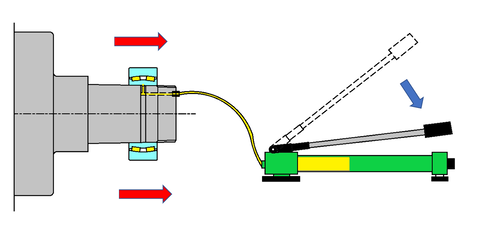

油圧ポンプの使用

テーパーのベアリングを使用しているようなケースでは油圧でベアリングが抜けるように設計してロールが作られています。油圧を加えることによりベアリングが外れます。

ロールに使用されているベアリング／ハウジングのタイプは主に３パターンです。

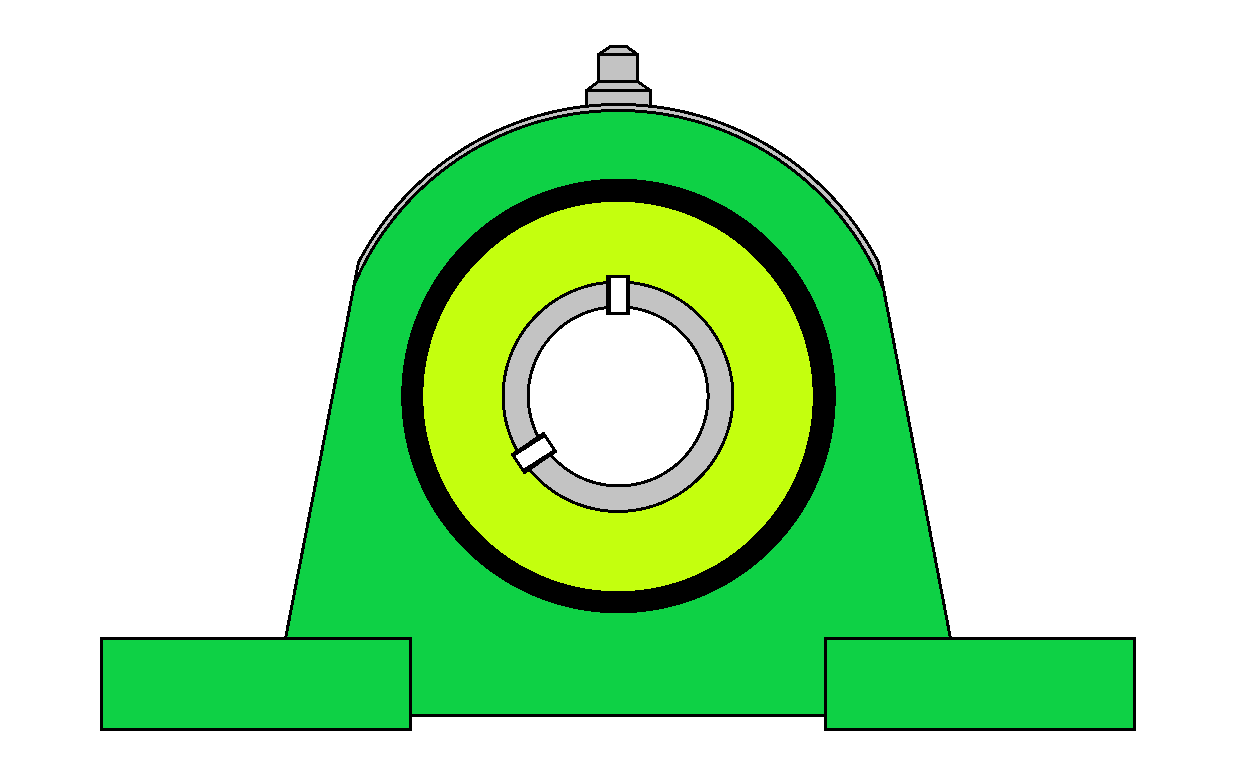

【ピローブロック】

ベアリングと箱が一体になったベアリングユニット。 ベアリングと箱が同一メーカーであることが一般的です。

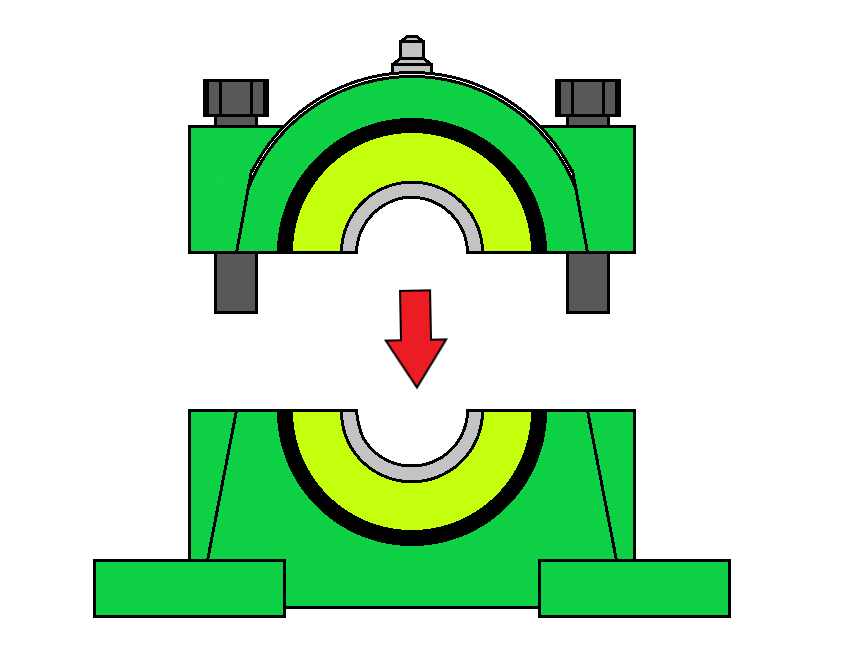

【プランマブロック】

ベアリングを納めて使用するベアリングユニット。ベアリングと箱は個別に扱う（規格、購入単位等） 比較的大径の物まで適用があります。ベアリングと箱は別メーカーの組み合わせでも使用が可能です。
プランマブロックからの取り外しは比較的簡単です。ベアリングに関してはサイズが小さいと取り外しは簡単ですが、大きくなってくるとベアリングだけでなくギアも外すのが大変なため、サイズの大きい冷却ロールなどはベアリングとギアの脱着も表面の修理と合わせてご依頼いただくことがよくあります。

【特注タイプのハウジング】

各種装置メーカーが自社の機械設備用に独自に設計したハウジング。使用用途に合わせて設計されているため、比較的簡単に取り外しができる構造をしたものから片側に

ベアリング／ハウジング(軸受箱）交換の事例

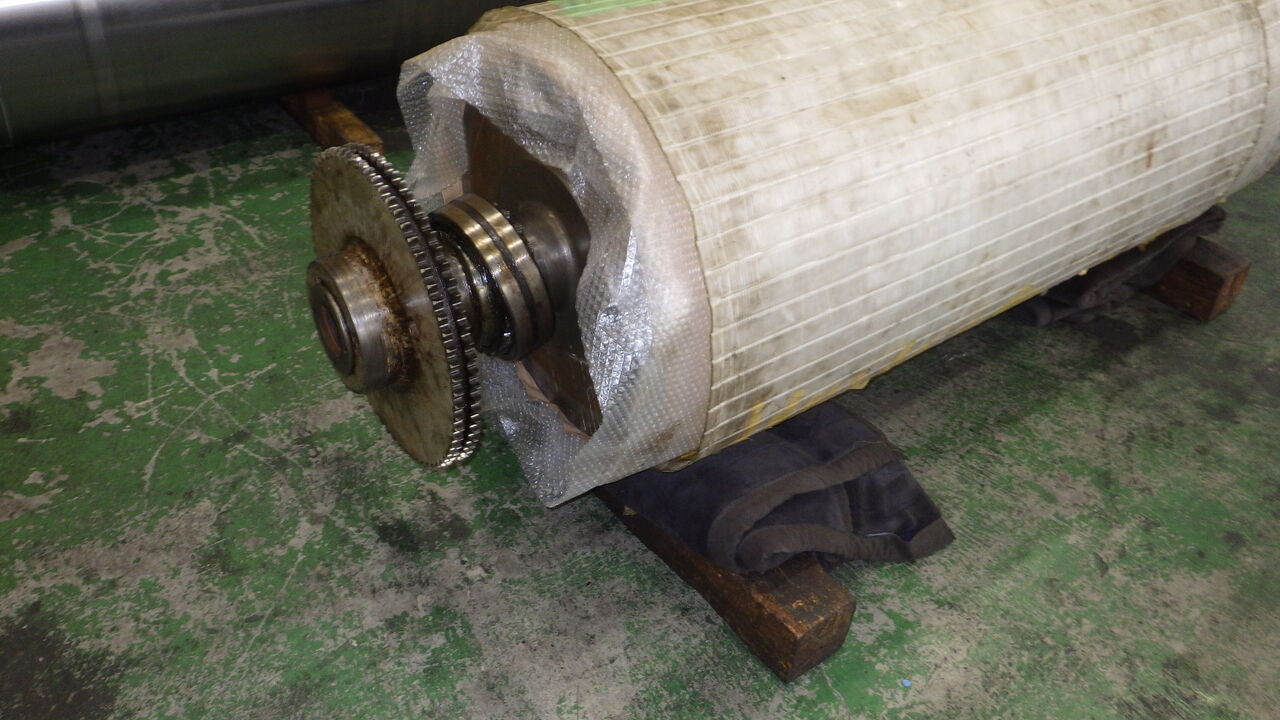

ベアリング／ギアの取り外し

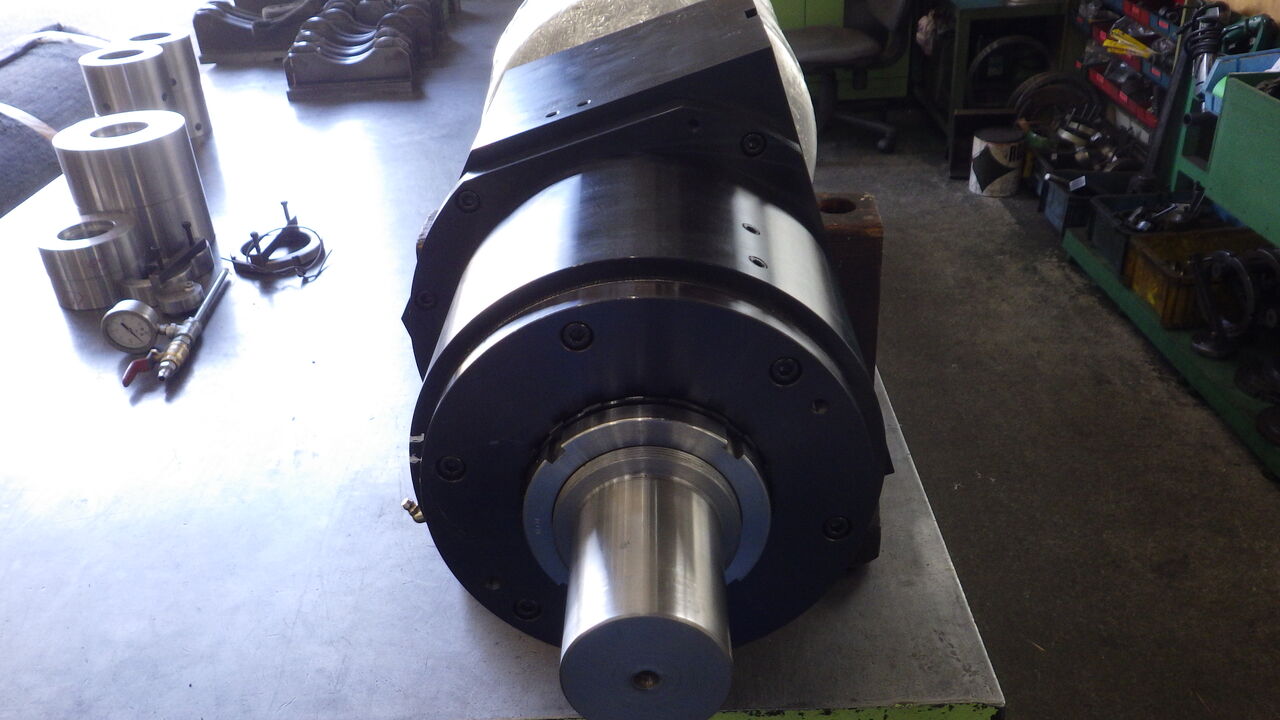

ハウジング／ベアリングの取り外し

付属部品脱着から依頼の際に注意すべきこと

お見積もりのご依頼時には交換（脱着）も必要とお知らせください。

付属部品の取り外しはサービスでおこなっていません。

ベアリング等の付属部品が痛んでいる場合は交換する必要があります

品物をお使いになられている以上、付属部品が痛んでいるケースもございます。
もちろん、使用していた状態でそのままご使用できるのが理想ですが、付属部品の傷み具合によっては交換が必要になる場合があることをあらかじめご理解下さい。

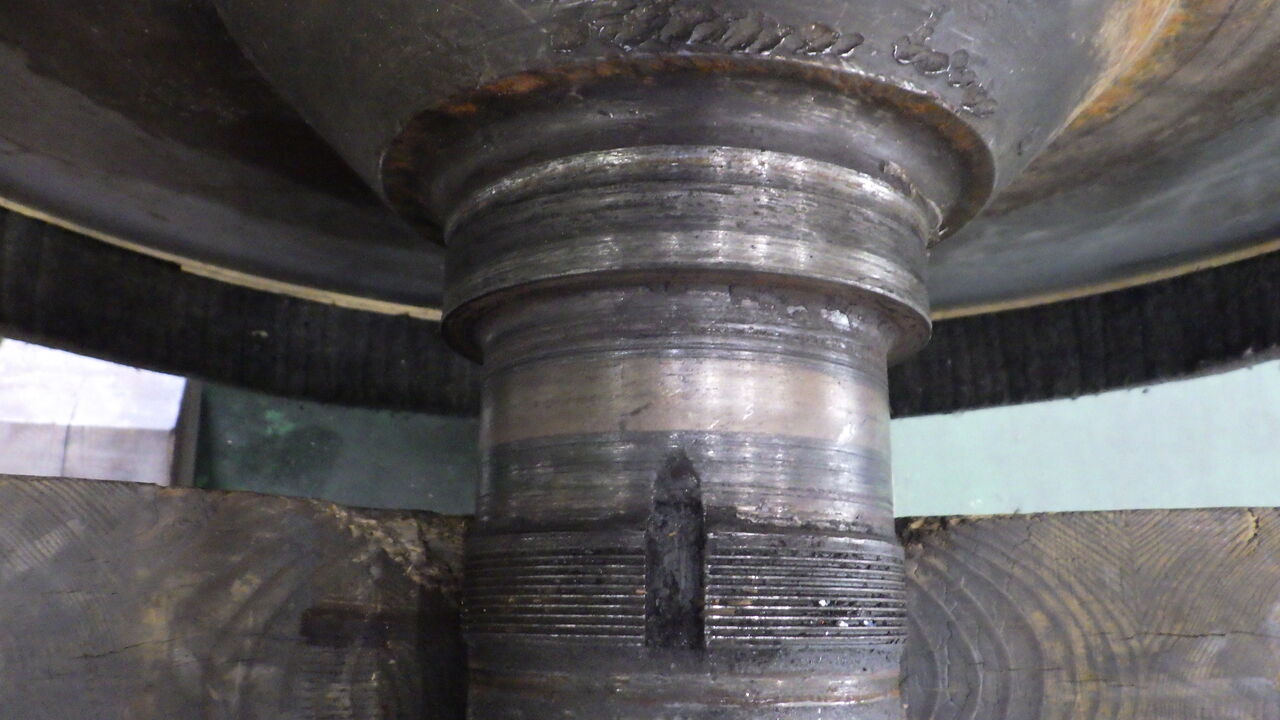

軸が摩耗している場合は別途修理が必要となる場合がございます

付属部品が痛んでいる可能性があるように軸部も摩耗していることがあります。
軸の摩耗は品物の精度に影響しますので修理が必要です。
傷み具合によりロールの修正方法が変わってきます。
軸も併せて修理する場合は別途費用が発生しますので注意が必要です。
いずれにせよ、修正が必要な場合は分かった時点でご連絡致します。お見積りで修正するか判断していただいております。
