ドリルドロールとは

ドリルドロールは未加硫ゴムやプラスチックなどを圧延するためのカレンダーロールの一種です。
ロール表面から一定の深さのところで軸芯と平行に多数の穴を貫通させ内部に油、熱水、蒸気などを通してロール表面の温度をコントロールする構造になっています。

ドリルドロールの種類について

循環方式は主に2タイプです。

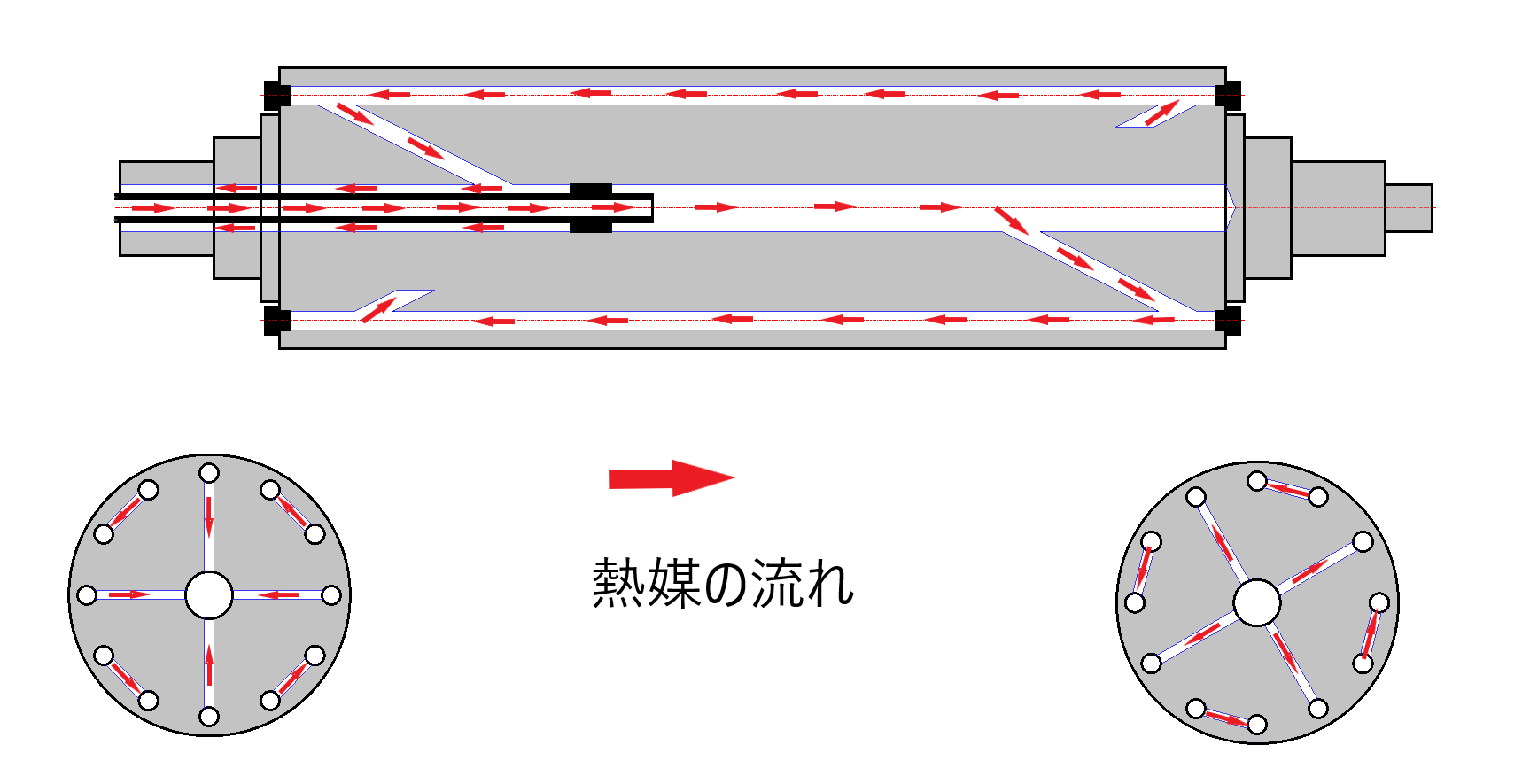

ロール単体で循環するタイプ

熱媒は

により循環します。

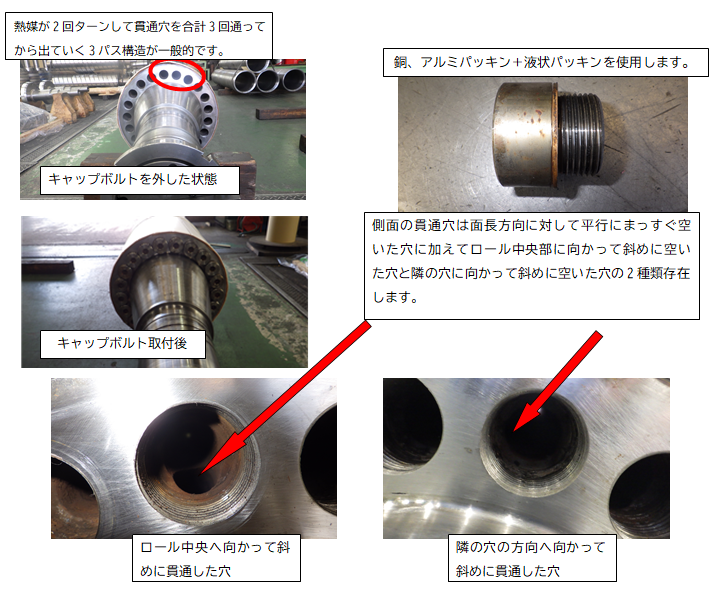

側面の貫通穴は熱媒が漏れないようキャップボルトでふたをします。

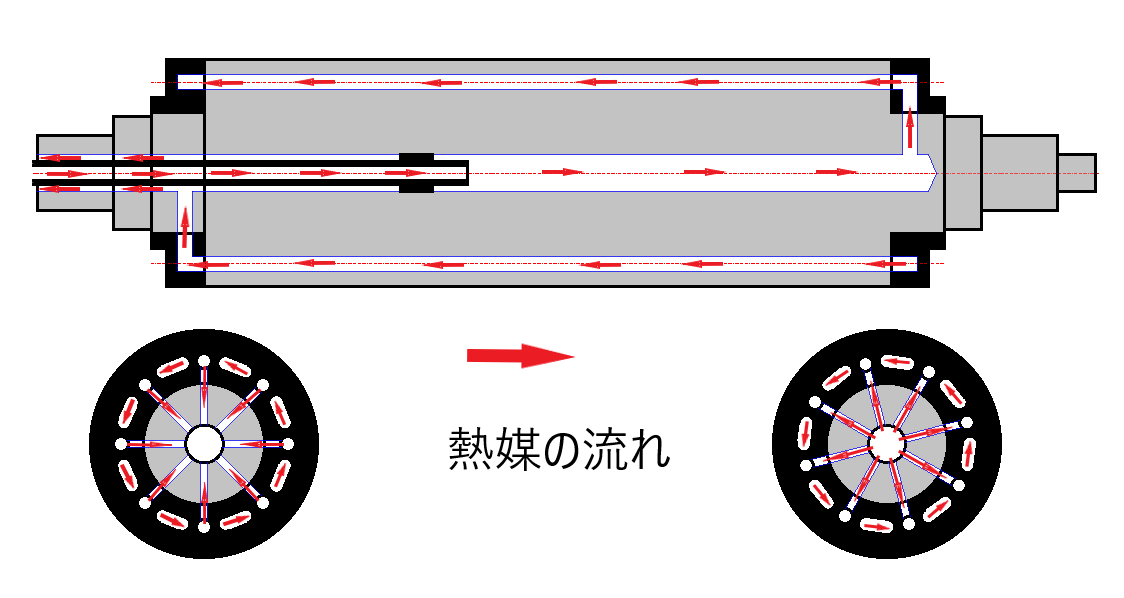

リングで循環するタイプ

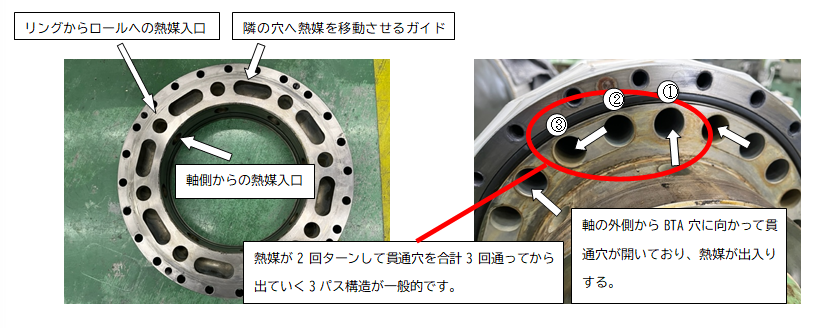

ロール本体は側面の穴あけ及びロール中央のBTA穴あけを行い、熱媒の循環は外付けのリングによりBTA穴から側面へ熱媒を循環します。リングがないと熱媒を循環させることができません。

めっきをする際はダミーリングを使用するためにリングを一度取り外します。再度取り付ける際は位置を間違えると軸から出た熱媒が循環せず事故に繋がるので注意が必要です。熱媒の漏れを防ぐためにゴムパッキンを使用します。

ドリルドロールの特徴

とても重たい

硬い材質を使用

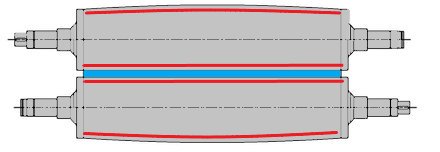

クラウン形状を採用することがある

ニップをかけて使用する際に均一に圧力がかかるようにクラウン形状になっていることがあります。修理の際はクラウン形状になっていないか確認が必要です。

シール材を使用している

ドリルドロールのめっき実績多数！

クラウン加工や0.05Ｓ以下の超鏡面加工が可能です！
修理も承っております。
