ニップロールについて
まずはニップロールについて説明します。ニップロールとは
ニップ圧とは
押し合う面全体に働く力になります。
ニップ圧の調整がニップロールを使用する上で重要になります。
ニップロールの役割
ニップロールの役割は各メーカーの設計仕様により様々ですが２点ほど例をご紹介します。
搬送の補助
フィルムやシートを送るロール(フィードロール)と一緒に使用することでフィルムやシートを搬送する役割を補助します。
貼り合わせの役割

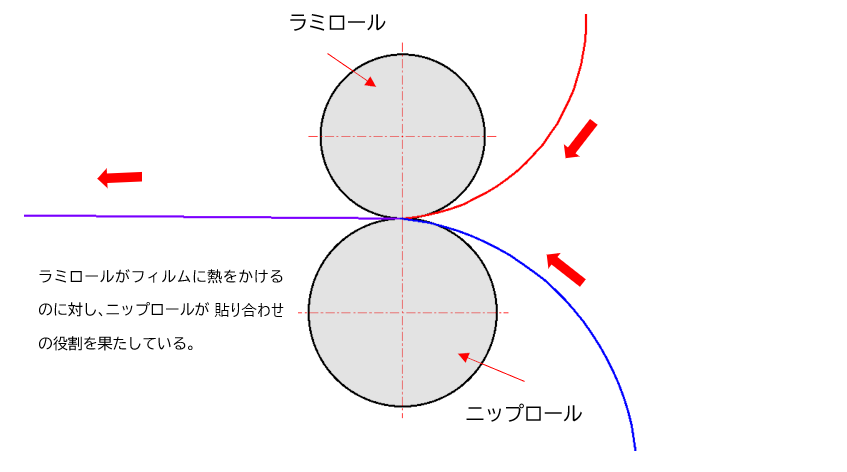

フィルムやシートをラミネートする際に2つの基材貼り合わせる役割。
ニップロールをプレスロールと呼ぶこともあります。
ニップロールは単体で使われることはなく、必ず相方となるロールが存在します。
簡単ですが以上が役割と用途です。
ニップロールの仕様
仕様によりめっきやゴムを使用
搬送やラミネートする基材により、めっきやゴムを使い分けます。
弊社はめっき屋なのでめっき仕様のニップロールの加工が多いですが、ゴムの場合でも軸へのめっきや協力会社でゴム巻きも可能です。
ゴムロールは弾性があるのでニップ圧がロール全体に均一にかかりやすいのに対して
剛性の強い金属ロールでは、均一に力がかかりにくいという特徴があります。
めっき仕様で使う場合は二本のロールが均一に押し合うことができるようにクラウン加工という加工方法も可能です。
ニップロールの構造
ロール構造
無空か単管のロールがほとんどですが、貼り合わせに使用される場合は内部に熱媒が循環する場合があります。そのため、2重管や3重管構造の場合もあります。
熱媒を循環させている場合に単管で使用されているのであれば、2重管、3重管構造に変更することで冷却効率が良くなる可能性があります。
まとめ
✓ニップロールとは、２本のロールでフィルムやシートを挟み込んだ際に圧力をかける役割をする側のロールです。
✓ニップ圧をかけることにより、フィルムの貼り合わせや相方のロールが機能を果たせるように補助する役割があります。
✓仕様により表面をゴムやめっきで使い分けます。
✓熱媒を循環させる場合は2重管、3重管構造にすることも可能です。
